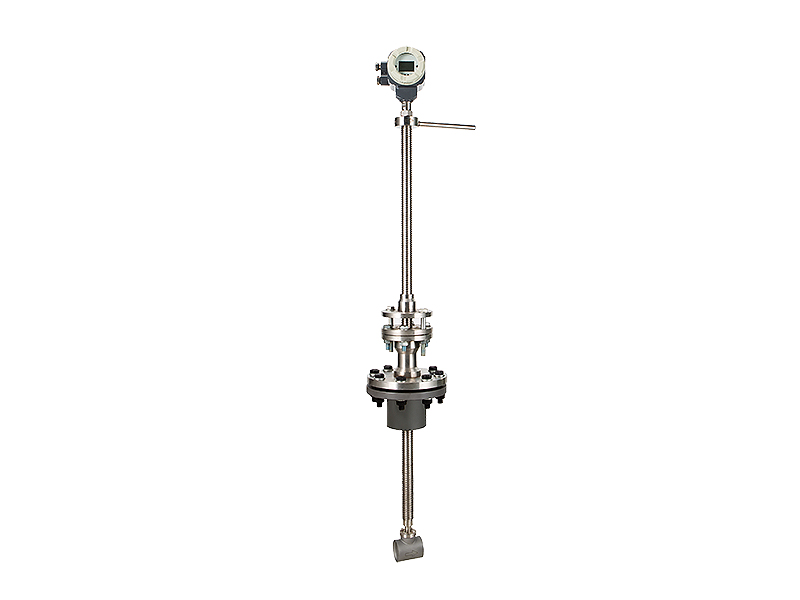

PMF-LUCB型涡街流量传感器是应用卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸气、气体及低粘度液体的流量的。在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面传感头两侧交替产生方向相反有规则的卡门旋涡。其旋涡的分离频率F与介质的流动速度V成正比。因此，通过涡街中传感头检测出旋涡个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
技术参数:
l 公称口径：LUCB插入型涡街Φ200-Φ2000
l 测量介质：液体、气体、饱和蒸汽、过热蒸汽
l 标准状态条件：P=0.101325MPa；T=20℃。
l 放大器使用环境温度：-40℃--+65℃
l 大气压力：86KPa～106KPa
l 相对湿度：5％--95％
l 测量介质温度：LUGB型（－40℃--+420℃），LUCB型（－40℃--+250℃）
l 最高介质压力：Pmax≤2.5MPa （Pmax >2.5 MPa订货时需说明）
l 精度等级：2.5级、1.5 级(需协议供货)、1级(需协议供货)
l 涡街精度可测流速范围：液体（0.50米/秒—6.6米/秒）、气体、蒸汽（4.5米/秒—50米/秒）
l 数字滤波智能型涡街精度流速范围：液体（0.29米/秒—8.0米/秒）、气体、蒸汽（2.5米/秒—65米/秒）
l 防爆标志：ExiaⅡCT4本安型或ExdⅡCT6隔爆型
l 表体材质：1Cr18Ni9Ti(其它材质协议供货)
l 防护等级：IP54、IP65
LUCB型插入式涡街测量不同密度下流体精度可测工况流速范围
气 体 | 密度 ρ （kg/m3） | 1.0 | 1.2 | 2.0 | 3.0 | 4.0 | 6.0 | 8.0 | 10 | 15 | 20 | 可测上限流速 Vmin (m/s) |
可测下限流速 Vmin (m/s) | 5.5 | 5.2 | 4.5 | 4.2 | 4.0 | 3.5 | 3.0 | 2.8 | 2.7 | 2.5 | 60 |
液 体 | 密度 ρ （kg/m3） | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 可测上限流速 Vmax (m/s) |
可测下限流速 Vmin (m/s) | 0.60 | 0.58 | 0.56 | 0.54 | 0.52 | 0.50 | 0.48 | 0.45 | 0.40 | 0.35 | 6.0 |
